คุณสามารถมั่นใจได้ในการซื้อข้อศอก Gangxin Right Angle ที่ผลิตโดยโรงงานของเรา ผลิตภัณฑ์นี้ทำด้วยเทคโนโลยีการปกป้องสิ่งแวดล้อมล่าสุด ความหนาแน่นของผลิตภัณฑ์สูง ทนต่อแรงดันที่แข็งแกร่ง สอดคล้องกับการทดสอบการปกป้องสิ่งแวดล้อม ROHS และ REACH รูปลักษณ์ที่สวยงาม ขนาดการติดตั้งที่สะดวก เทคโนโลยีขั้นสูง

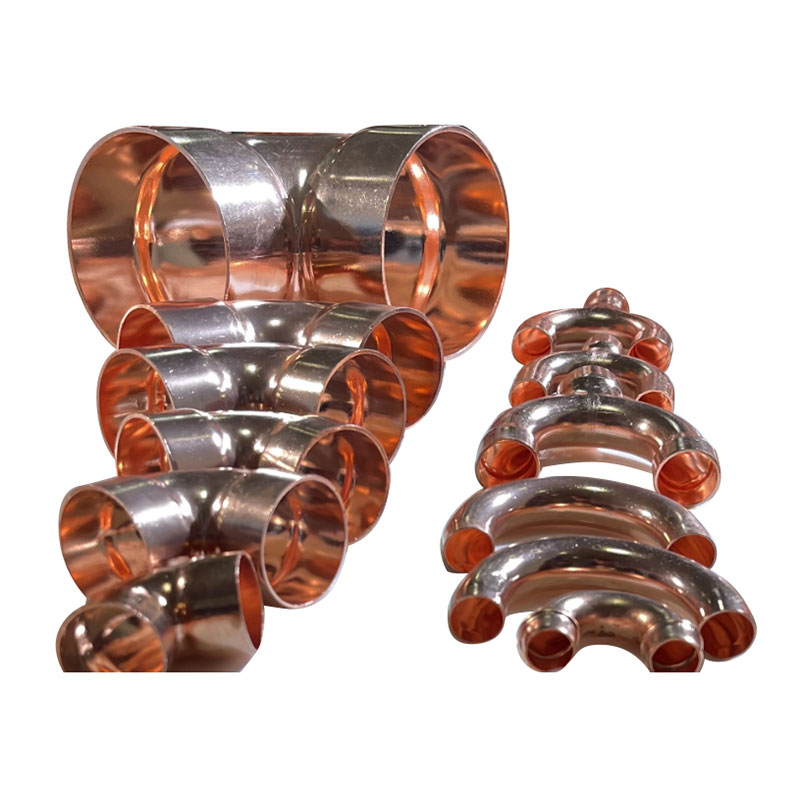

ข้อศอกมุมขวาเป็นชุดประกอบท่อชนิดหนึ่งที่ใช้เชื่อมต่อท่อทองแดง ส่วนใหญ่จะใช้ในเครื่องทำความเย็น เครื่องปรับอากาศ เครื่องทำน้ำร้อน และระบบอื่น ๆ เพื่อให้ได้พวงมาลัยมุมขวา 90 องศาระหว่างท่อ ข้องอชนิดนี้มักทำจากทองแดง มีค่าการนำความร้อนและการกัดกร่อนได้ดี เหมาะสำหรับระบบท่อที่ต้องโค้งงอหรือหมุนบ่อยๆ ข้องอ 90° ทองแดงมีการใช้งานที่หลากหลาย รวมถึงแต่ไม่จำกัดเพียง เครื่องปรับอากาศ เครื่องทำความเย็น หรือการเชื่อมต่อท่อน้ำทองแดง การออกแบบและการผลิตตามมาตรฐานระดับชาติและนานาชาติบางประการ เช่น มาตรฐานอเมริกัน ASME B16.22 มาตรฐานยุโรป EN1254-1 มาตรฐานอังกฤษ BS864 และมาตรฐานออสเตรเลีย AS364 เพื่อให้มั่นใจในความปลอดภัยและความสามารถในการเปลี่ยนแทนกันได้ของผลิตภัณฑ์ นอกจากนี้ ข้อศอกมุมขวายังมีเทคโนโลยีการผลิตขั้นสูงอีกด้วย เป็นเทคโนโลยีการอัดขึ้นรูปใหม่เพื่อเพิ่มความหนาแน่น การทดสอบกำลังรับแรงอัดแสดงให้เห็นว่าแรงดันของข้อต่อท่อทองแดงสูงถึง 32Mpa มีความปลอดภัยมากในการใช้งานในท่อแรงดันทั่วไป ข้อศอกเหล่านี้ไม่เพียงแต่เหมาะสำหรับการเชื่อมต่อท่อทองแดงโดยตรงเท่านั้น แต่ยังเหมาะสำหรับการลดการเชื่อมต่ออีกด้วย คือการเชื่อมต่อระหว่างท่อทองแดงที่มีเส้นผ่านศูนย์กลางต่างกัน มีจำหน่ายในข้อกำหนดและประเภทต่างๆ เพื่อตอบสนองความต้องการใช้งานที่แตกต่างกัน เนื่องจากทองแดงมีค่าการนำไฟฟ้าและความร้อนที่ดี ข้อศอกมุมขวาจึงมีการใช้งานบางอย่างในด้านไฟฟ้าและอิเล็กทรอนิกส์ ซึ่งเป็นส่วนหนึ่งของการเชื่อมต่อวงจร
|
แบบอย่าง |
ขนาด |
เอ(เอฟ) |
B |
T |
X |
หมายเหตุ |
|
(มม.) |
||||||
|
GX-W-01 |
9.52 |
9.52+0.15 |
9.0+1.0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12.77+0.15 |
9.0+1.0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15.95+0.15 |
11.0+1.0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12+0.15 |
15+1.0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22.32+0.15 |
15+1.0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25.49+0.15 |
15+1.0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28.72+0.15 |
20+1.0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31.84+0.15 |
25+1.5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35.1+0.15 |
12.0+1.5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38.22+0.15 |
12.0+1.5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41.4+0.15 |
12.0+1.5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42.1+0.15 |
12.0+1.5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50.92+0.15 |
12.0+1.5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54.1+0.15 |
12.0+1.5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63.65+0.15 |
12.0+1.5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66.85+0.15 |
12.0+1.5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76.45+0.15 |
15.0+2.0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79.52+0.15 |
15.0+2.0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101.85+0.15 |
15.0+2.0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105.25+0.15 |
15.0+2.0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127.25+0.15 |
15.0+2.0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152.65+0.15 |
20.0+2.0 |
2.50 |
84.2 |
